Lágspennuöryggi

2.1 Lágspennuöryggi

Lágspennuöryggi eru mjög algeng í rafkerfum og eru þau í mismunandi gerðum og útfærslum. Lágspennuöryggi hafa spennustig sem er minna en eða jafnt og 1.500V.

2.1.1 Öryggi af gerð hylkja (algerlega lokuð gerð)

Catridge gerð öryggi (algerlega lokuð gerð) (Heimild: Codrey Electronics)

Smíði Catridge gerð öryggi (Heimild: Codrey Electronics)

Hylkisöryggi samanstendur af hitaþolnum-keramikhluta sem er lokað með málmhettu á báðum endum. Fyllingarefnið eins og krít, parísargifs, kvars eða marmararyk umlykur líkamsrýmið sem virkar sem bogaslökkvi- og kælimiðill. Oft eru þau mikið notuð í iðnaði, landbúnaðarsvæðum og íbúðarhúsnæði eins og öryggisplötum, loftkælingu, dælum og heimilistækjum.

Þessar gerðir öryggi eru flokkaðar í D-gerð og Link-gerð öryggi.

2.1.1.1 D-gerð öryggi

Það samanstendur af millistykki, hylki, botni og loki. Öryggisbotninn er tengdur við öryggihettuna og hylkin er geymd inni í öryggihettunni í gegnum millistykkishringinn. Hringrásin lýkur þegar oddurinn á skothylkinu kemst í snertingu við leiðarann.

D-Gerð öryggi

Smíði D-gerð (Heimild: Codrey Electronics)

2.1.1.2 Tengill-gerð Fuse

Hylkisöryggi af gerðinni -tengi eru einnig þekkt sem High Rupturing Capacity fuses (HRC). HRC öryggi hefur mikla brotgetu. Það hefur tvo málmenda á báðum hliðum. Fylling öryggisins með duftformi hreinu kvarsi virkar sem bogaslökkviefni. Öryggisþátturinn notar silfur eða kopar við smíðina.

Hitaþolið-öryggi

Smíði hlekkjavörslu (Heimild: Codrey Electronics)

Öryggishlutinn ber skammhlaupsstrauminn í langan tíma. Á þessum tíma mun óviss bilun bráðna og opna hringrásina. Efnahvarfið milli silfurgufu og fylliduftsins myndar mikla mótstöðu sem hjálpar til við að slökkva bogann.

Brotgeta öryggisins er aukin með því að nota tvo eða fleiri silfurvíra samhliða. Þessi tegund af öryggi er mjög áreiðanleg og skiptist í tvær gerðir: Öryggi af blaðgerð og öryggi af boltagerð.

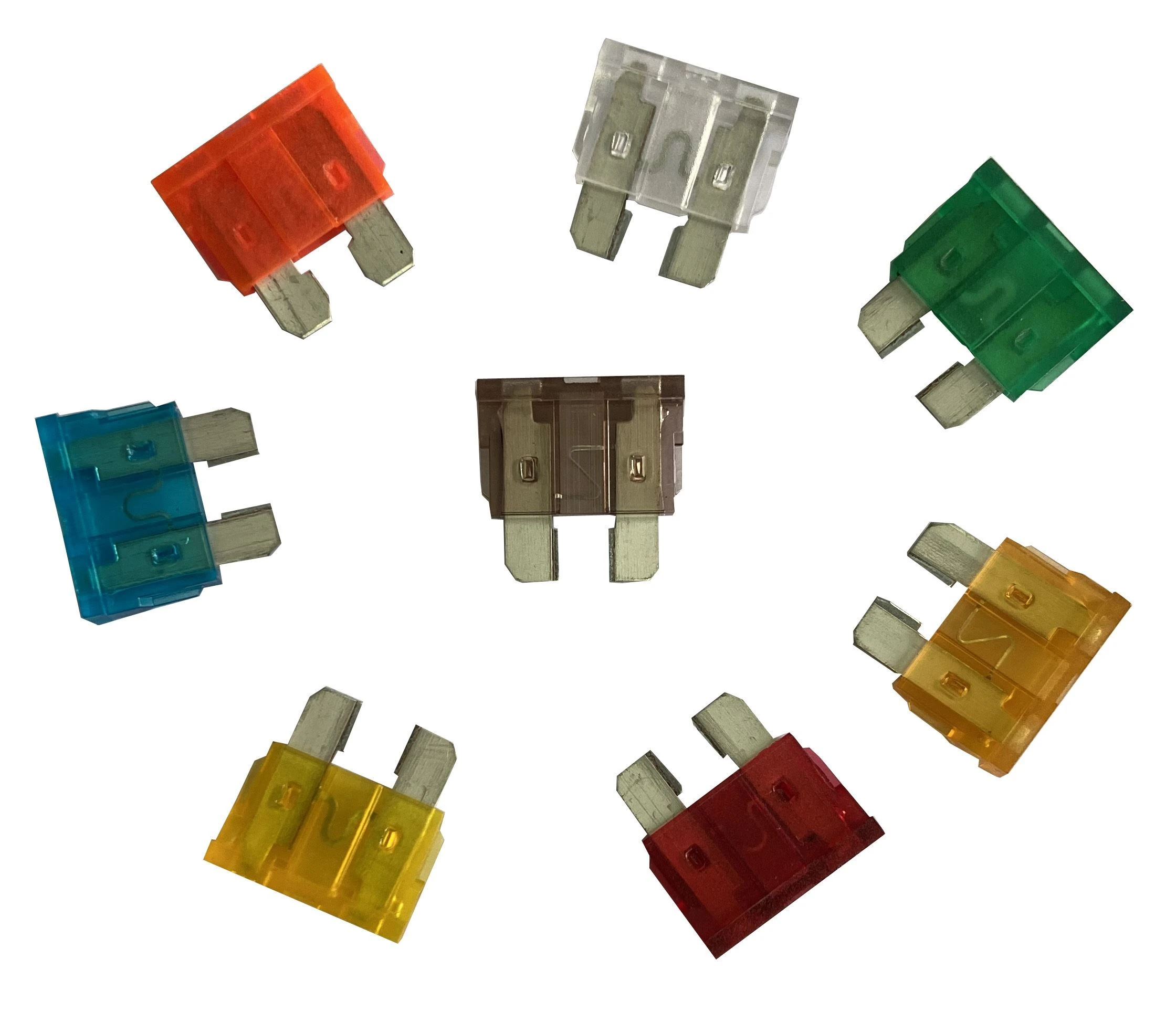

Blaðtegund öryggi

Boltinn öryggi

Blade öryggið er einnig þekkt sem spade eða plug-in öryggi. OEM-framleiðendur bifreiða nota þetta öryggi til að vernda ökutæki hringrás og standast háan hita. Á meðan, Bolt down öryggi er sérstakur-notabúnaður sem hentar fyrir dísilbíla og hentar ekki vörubílum.

2.1.2 Endurþráðanlegur öryggi

Re-víranlegt öryggi er einnig þekkt sem kit-kat öryggi. Það er einfalt og ódýrasta form öryggi. Þetta öryggi er hentugur fyrir raflagnir fyrir heimili, td í húsum. Þar að auki, þegar öryggið springur út, er auðvelt að skipta um það og endurnýta það.

Það samanstendur af öryggi stöð og öryggi burðarefni. Smíði öryggiseiningarinnar í öryggisbúnaðinum er notast við tinn kopar, blý eða ál og postulín fyrir grunninn.

Í grunnstöðinni eru tvær útstöðvar fyrir inn- og útsendingar. Þegar bilun kemur upp springur öryggieiningin út og truflar hringrásina. Hægt er að skipta út-örygginu fyrir nýtt. Helsti kosturinn við þessa tegund af öryggi er að hann er endursnúinn en ókosturinn er minna áreiðanlegur.

2.1.3 Striker Fuse

Þessi tegund af öryggi er með vélrænan vísi eða strikapinna sem stingur út í gegnum öryggishettuna þegar öryggið er í notkun. Þetta veitir sjónræna auðkenningu á sprungnu öryggi og virkar sem kveikja fyrir utanaðkomandi tæki. Það er hægt að nota til skammhlaupsvörn á meðalspennumótorum.

2.1.4 Brottfallsöryggi

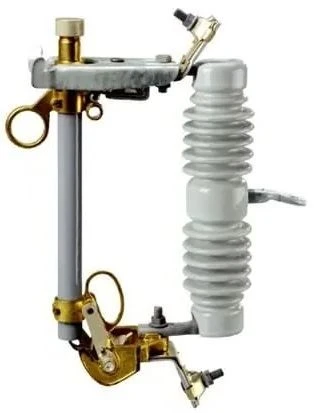

Fallout Fuse (Heimild: Codrey Electronics)

Drop-out öryggi er öryggi af tegund brottvísunar til að vernda spennubreytana. Þegar öryggi þátturinn bráðnar fellur hann vegna þyngdaraflsins og veitir því frekari einangrun.

2.1.5 Skiptaöryggi

Rofaöryggi er notað fyrir lág- og meðalspennurás. Þeir geta örugglega brotnað eftir matstraumum af stærðargráðunni 3 sinnum álagsstraumnum.

(Heimild: https://www.codrey.com/electrical/types-of-fuses-og-þeirra-forrit)
